作为一个图像处理领域的老饕，很久没有更新和图像处理相关的知识了。刘老师的风格你们懂得，要么更新一次完整的，要么不更新。 这次带来的项目是印刷图像的水印嵌入与提取。 为什么要加水印：当然是防盗、版权意识。 其实这是一个很简单项目，奈何系统的介绍很少，因此我决定整理一下之前的代码。做成一个系统的推文供大家参考。 老规矩：本次代码依旧放在我的Github上： https://github.com/ImageVisioner/Watermark_System_In_Matlab通过本推文，您能学到图像处理的所有基本操作，与相关的信号处理操作。在具体讲解之前需要各位了解一下一些基本常识。 印刷领域一般使用*.tif/*.tiff格式保存图像,TIFF 以任何颜色深度存储单个光栅图像。为什么不使用*.jpg作为图像印刷的格式，是因为jpg易产生杂边，杂点，并且会压缩数据点、产生色差。反正记住、高档印刷都是*.tif/*.tiff。
因此我这里有两张印刷格式的图像： 看看其图像信息： 这两张印刷图像就是我们将被嵌入的图像，我们称之为宿主图像（host image）或者载体图像。正如生物链一般，有宿主就会有寄生。在图像处理中，我们将其成为水印图像（cover image）。 因此介绍一下我们本次的水印图像： 因此本文的任务就是将“M”类型的图像嵌入到宿主图像之中。 那我们开始吧~ 宿主图像的格式更换
读入图像： filepath='N1A.TIF';file=imread(filepath)但是对于印刷图像，对于使用tiff格式之外，为了保证颜色的不失真，通常采用CMYK颜色空间模式。CMYK是印刷四色模式，它利用色料的三原色混色原理，加上黑色油墨，共计四种颜色混合叠加，形成所谓"全彩印刷"。 不过Matlab中对于CMYK或者lab色彩空间无法直接进行操作，需要进行转换为RGB色彩空间后进行操作。在Matlab中使用makecform函数可以对颜色空间进行无损转换。 makecform函数支持由国际照明委员会（国际照明委员会或 CIE）makecform定义的与设备无关的色彩空间系列成员之间的转换。还支持与 sRGB和CMYK颜色空间之间的转换。 CC = makecform('cmyk2srgb'); %srgb（标准rgb）I_rgb = applycform(file,CC);因此我们可以通过此标准将CMYK色彩空间图像转换到RGB空间下。 整体流程技术路线

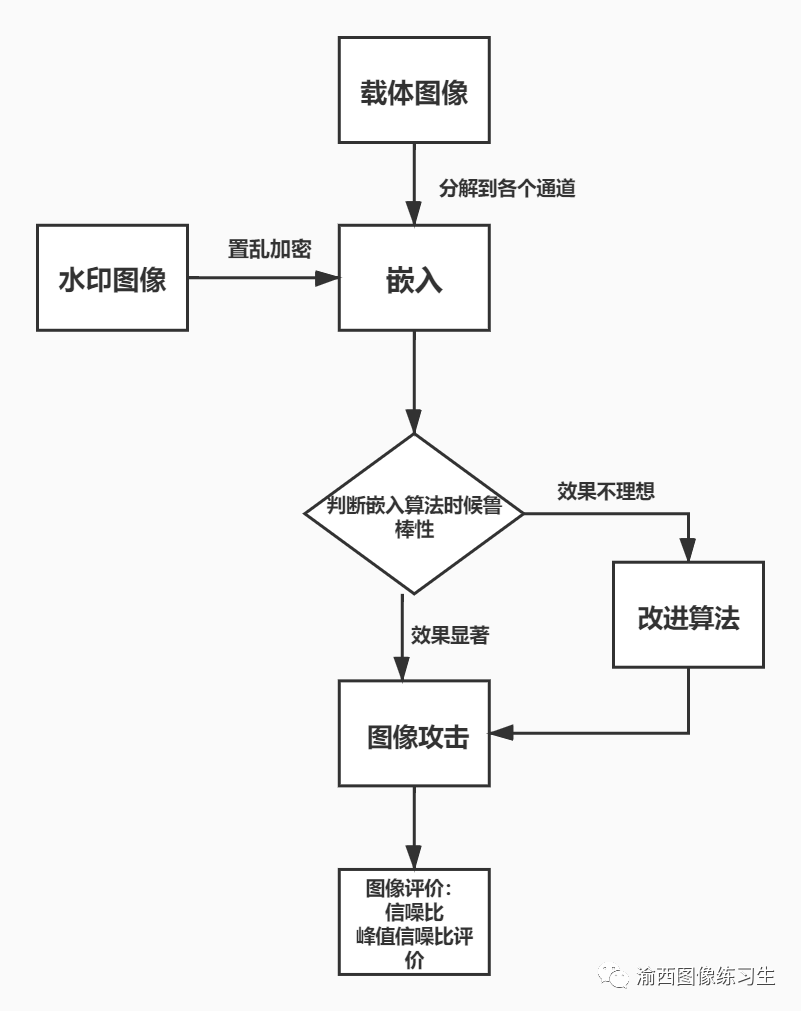

既然已经学会了如何读取和转换图像，那么简单的介绍一下整个的水印技术路线是如何的。 这路线不会有人看不懂吧。
宿主图像的分解
提取宿主图像的RGB三个通道，代码如下： I_rgb_R=I_rgb(:,:,1); %RED通道I_rgb_G=I_rgb(:,:,2); %GREEN通道I_rgb_B=I_rgb(:,:,3); %Blue通道嵌入图像设计算法

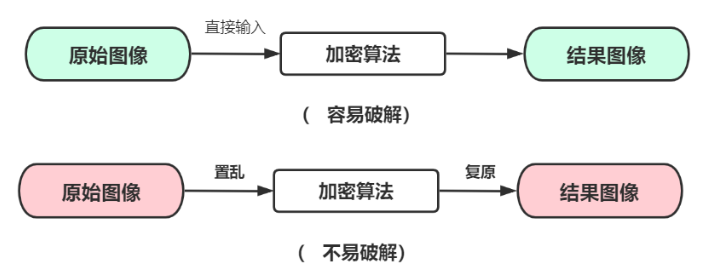

此部分分为两个部分进行进行，1、对宿主图像进行DWT+SVD分解，保证嵌入的稳定性 2、对水印图像进行置乱，保证水印图像不被破解。
对宿主图像进行操作

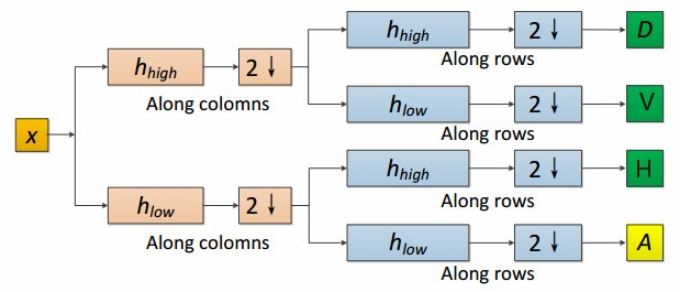

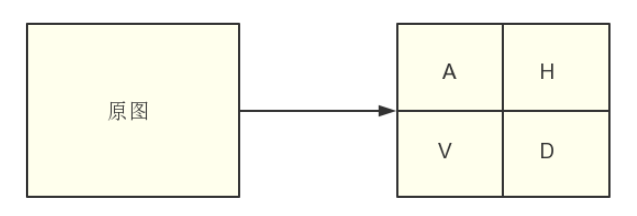

其中DWT(Discrete Wavelet Transform)，为离散小波分解，是信号处理中对矩阵的一种分解形式。 若对一张图像进行DWT分解，能得到四个信息A是低频信息，H是水平高频信息，V是垂直高频信息、D是对角高频信息。其中A中低频部分存储这大部分的能量，包含了图像的大量信息。

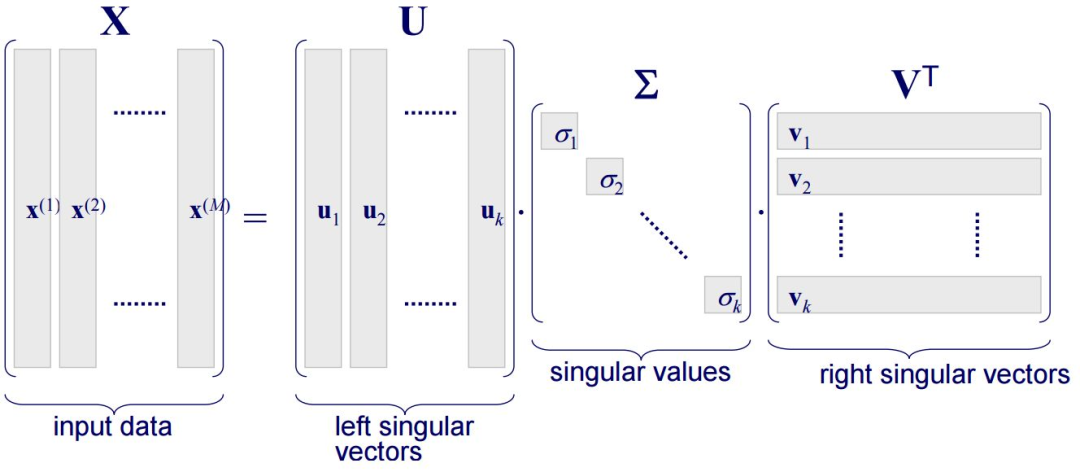

由于A中低频部分存储这大部分的能量，因此考虑在分解出的A矩阵中进一步SVD分解。用来保证破解难度。SVD原理如下链接解释： https://heleifz.github.io/15084626290253.htmlSVD分解简图： 篇幅有限给出部分代码，完整代码函数请参考Github上：
[]=dwt2(watermark,'haar');img_water=w_LL;Red_water=img_water(:,:,1);Green_water=img_water(:,:,2);Blue_water=img_water(:,:,3);%svd分解%分解出幺正矩阵[]= svd(Red_water);[]= svd(Green_water);[]= svd(Blue_water);[]=dwt2(cover,'haar');
对水印图像进行操作

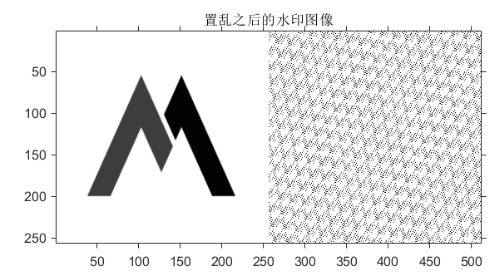

function arnoldImg = arnold(massage,a,b,n)%猫脸置乱算法灰度图像 a,b为参数 n为变换次数= size(massage);N=height;arnoldImg = zeros(height,weight);for i=1:nfor y=1:heightfor x=1:weight到 N-1xx=mod((x-1)+b*(y-1),N)+1;yy=mod(a*(x-1)+(a*b+1)*(y-1),N)+1;=massage(y,x);endendmassage=arnoldImg;endarnoldImg = uint8(arnoldImg);end置乱十次之后的水印图像效果

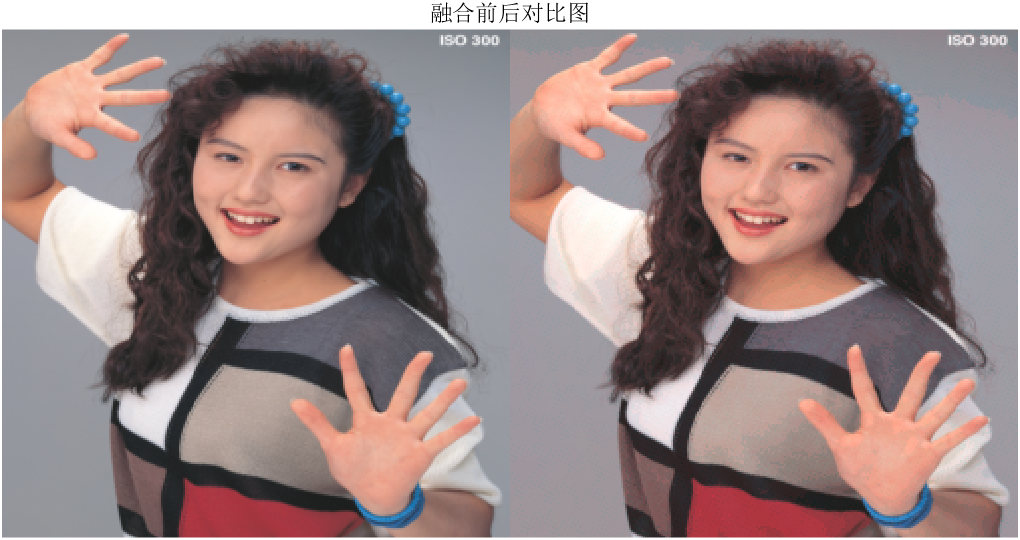

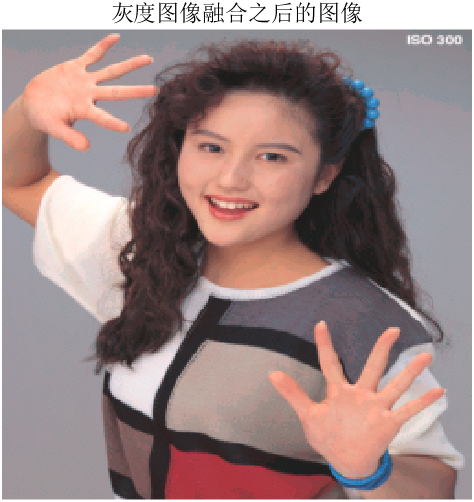

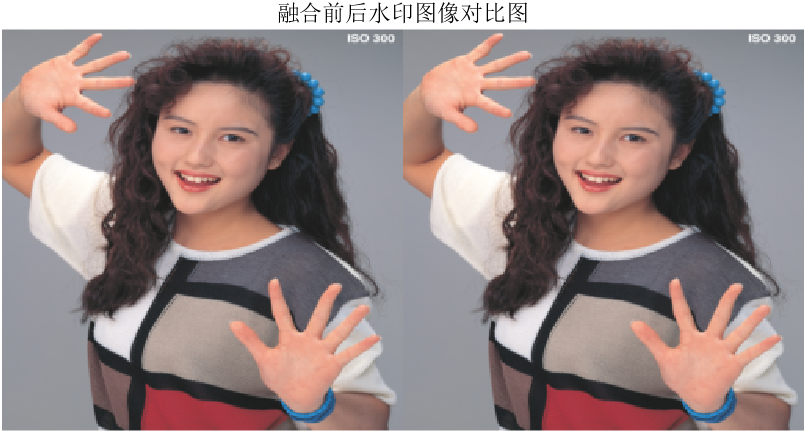

宿主图像嵌入的结果：
水印提取图像设计算法
水印的提取与嵌入互为逆过程，核心代码如下，完整代码如Githubs所示：

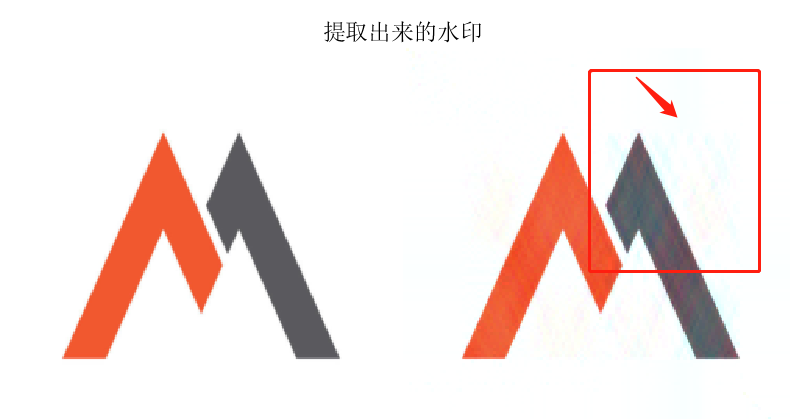

function ExactImage=exact(cover,watermark,watermarked)[U_imgr1,S_imgr1,V_imgr1]= svd(red1);[U_imgg1,S_imgg1,V_imgg1]= svd(green1);[U_imgb1,S_imgb1,V_imgb1]= svd(blue1);%watermark[w_LL,w_LH,w_HL,w_HH]=dwt2(watermark,'haar');img_wat=w_LL;%分离通道提取red2=img_wat(:,:,1);green2=img_wat(:,:,2);blue2=img_wat(:,:,3);[U_imgr2,S_imgr2,V_imgr2]= svd(red2);[U_imgg2,S_imgg2,V_imgg2]= svd(green2);[U_imgb2,S_imgb2,V_imgb2]= svd(blue2);%watermarked[wm_LL,wm_LH,wm_HL,wm_HH]=dwt2(watermarked,'haar');img_w=wm_LL;red3=img_w(:,:,1);green3=img_w(:,:,2);blue3=img_w(:,:,3);[U_imgr3,S_imgr3,V_imgr3]= svd(red3);[U_imgg3,S_imgg3,V_imgg3]= svd(green3);[U_imgb3,S_imgb3,V_imgb3]= svd(blue3);S_ewatr=(S_imgr3-S_imgr1)/0.01;S_ewatg=(S_imgg3-S_imgg1)/0.01;S_ewatb=(S_imgb3-S_imgb1)/0.01;ewatr = U_imgr2*S_ewatr*V_imgr2';ewatg = U_imgg2*S_ewatg*V_imgg2';ewatb = U_imgb2*S_ewatb*V_imgb2';end从下图可以看出，左边为原图水印，右边为提取出的水印，由于各种嵌入和分解的限制，导致会出现噪声和干扰的情况。见箭头的方框图位置。属于正常现象，任何水印的提取都无法达到无损提取的状况。
图像的攻击评价
对于一个鲁棒性的算法，我们需要对其多种攻击试验，才能验证其算法的稳定性，因此在水印算法中，有如下的测试算法稳定性的方式。
目前常用的攻击有：滤波攻击（高斯滤波、中值滤波）、噪声攻击（椒盐噪声、高斯噪声）和剪切等攻击方式。 书写自定义函数AttackImage，其中cover参数为宿主图像，k为攻击方式：其中本函数预设了五钟攻击方式如下所示，各位可以根据自己的喜好，自行添加各种的图像攻击算法，在这里就不一一进行列举。 function Attackimg=AttackImage(cover,k)cover=uint8(cover);if k==1 noise=randn(size(cover))*100; noise=uint8(noise); cover=cover+noise; Attackimg=cover; elseif k==2 %高斯滤波攻击 w= fspecial('gaussian',[7,7],1); cover=imfilter(cover,w,'replicate'); Attackimg=cover;elseif k==3 %均值 Average=fspecial('average',[13,13]); cover=imfilter(cover,Average); Attackimg=cover; elseif k==4 %并且剪切 [m,n]=size(cover); cover_r=cover(:,:,1); cover_r(1:m/3,1:n/3)=256; cover_g=cover(:,:,2); cover_g(1:m/3,1:n/3)=256; cover_b=cover(:,:,3); cover_b(1:m/3,1:n/3)=256; %合并 cover(:,:,1)=cover_r; cover(:,:,2)=cover_g; cover(:,:,3)=cover_b; Attackimg=cover;elseif k==5 %旋转攻击 cover=imrotate(cover,30,'bilinear','crop'); Attackimg=cover;else Attackimg=cover;endend在使用AttackImage函数对嵌入水印后的宿主图像进行攻击，判断攻击后的前后图像的差异性。 其中 MSE:均方差误差，反映了图像像素值与均值的离散程度，标准差越⼤说明图像的质量越好（说明图像边缘清晰）。 PSNR：峰值信噪比，是一种评价图像的客观标准，它具有局限性，一般是用 于最大值信号和背景噪音之间的一个工程项目。 NcValue：相关系数，用来衡量两个图像之间的相似程度。 根据上述公式书写代码，由于篇幅限制，完整的代码放在Github上。下列代码只给出核心代码区域。 function [MSE,PSNR,NcValue] =ImageEvaluation(cover,EmbedImage)psnr_red=10*log10(255^2/MSE_RED); %红色通道的psnrpsnr_green=10*log10(255^2/MSE_Green); %绿色通道的psnrpsnr_blue=10*log10(255^2/MSE_Blue);MSE=(MSE_Blue+MSE_Green+MSE_RED)/3;PSNR=(psnr_blue+psnr_red+psnr_green)/3;%如果变成灰度图 那么两幅图相等 得到的Ncvalue为NAN=rgb2gray(cover);EmbedImage_gray=rgb2gray(EmbedImage);NcValue1=corr2(cover_gray,EmbedImage_gray);%内部进行打印NcValue_Red=corr2(cover_red,Embed_red);NcValue_Blue=corr2(cover_blue,Embed_blue);NcValue_green=corr2(cover_green,Embed_green);=(NcValue_Red+NcValue_Blue+NcValue_green)/3;end查看结果：
【注意】：MSE越小，则PSNR越大；所以PSNR越大，代表着图像质量越好。PSNR值高于40dB说明图像质量极好（即非常接近原始图像），在30—40dB通常表示图像质量是好的（即失真可以察觉但可以接受）在20—30dB说明图像质量差。PSNR低于20dB图像不可接受，一般来说NC系数在±1之间 ，其绝对值靠近1为两者的相关性强。
图像的一些小修补
嵌入水印后的图像，明显看到左右图像会有亮度色差的差异。 function BrightnesImage=EqualBrightness(cover,EmbedImage)%亮度规格化算法%cover为载体图像%EmbedImage为嵌入水印的照片aa=mean2(rgb2gray(cover));bb=mean2(rgb2gray(EmbedImage));BrightnesImage=EmbedImage+abs((aa-bb));end

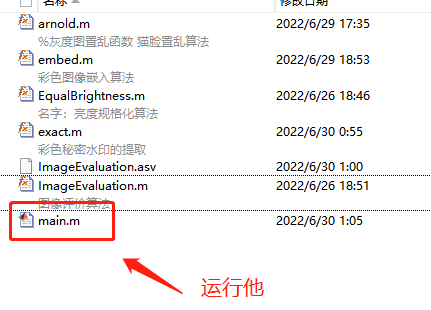

本次项目，没有给同学们阐述盲水印 最小位数嵌入水印这种概念，只是从基本的思路给大家阐述了如何嵌入。各位若想了解更多数字水印的基本概念。可以多去看看文献和论文，不是很难，难在如何用代码表达。 老规矩：本次代码依旧放在我的Github上： https://github.com/ImageVisioner/Watermark_System_In_Matlab使用方式，运行主函数main即可。 本文仅做学术分享，如有侵权，请联系删文。
