vxlan被引入的原因:在云服务器当中,大量虚拟机,需要热迁移(跨二层迁移,跨三层迁移,跨区域迁移)保证业务不中断,访问不受限制,现有网络技术无法解决。
VXLAN:实现三层和二层互通的大二层技术,本质上属于一种vpn隧道技术,在任意可达网络上叠加二层虚拟网络,达到二层互通效果。从而解决以上问题。(vxlan采用l2-l4(mac-in-udp)的报文封装模式,不改变l2-l4的报文结构,现有网络也可支持多路负载均衡)

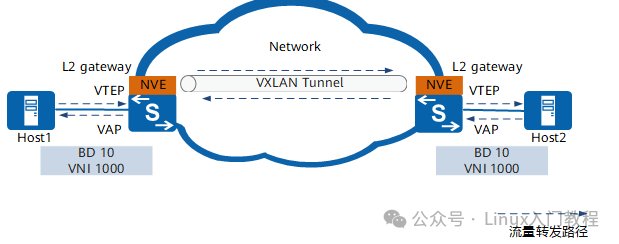

专业术语(结合上图)
Underlay:现有建立的网络基础。
Overlay:基于现有网络基础上的虚拟网络。
NVE:vxlan设置虚拟网络边缘节点。(即运行vxlan的交换设备,经报文转换,可以基于三层网络建立二层虚拟网络。)(标黄部分)
VTEP:VXLAN的隧道端点(起点和终点)
(对v
xlan进行封装和解封装,封装在nve中。[可以是网络设备、服务器])
NVI:vxlan的网络标识(即vlan id)
(24bit,可支持16M的租户[解决了vlan数量不够的问题]
BD:广播域 ( nvi 1:1的形式映射广播域,同广播域进行二层互通。)
VBDIF接口:BD创建三层接口使不同广播互通的方法,实现不同VXLAN之间,非VXLAN和VXLAN通信(即vlanif接口)
VAP:虚拟接入点,即业务接入(分为两者基于vlan,基于二层子接口)
GATEWAY:解决不同vni的vxlan,vxlan和非vxlan之间不能直接相互通信。(二层网关,三层网关)。
BD:VXLAN 二层广播域。(可与vni,vlan绑定,实现不同vlan互通)
对比项
|
Vlan
|
vxlan
|
vlan数量
|
4096
|
1600万
|
划分方式
|
Vlan
|
Bd
|
标识方法
|
Vlan id
|
Vni
|
封装方法
|
Vlan tag
|
Mac in udp
|
互通方式
|
vlanif
|
Vbdif
|

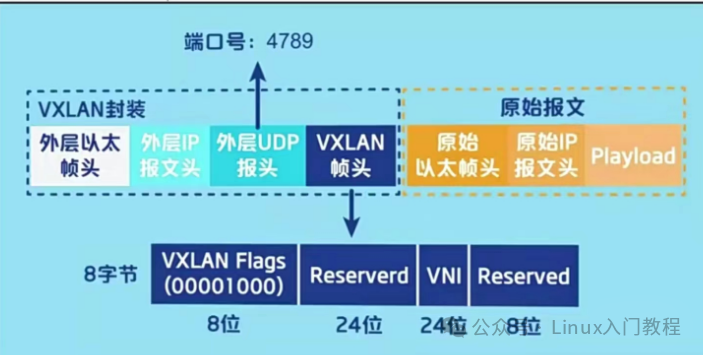

报文封装如下
优点:位置无关性(可任意位置部署),部署灵活(可在传统网络搭建新网络),适合云业务,封装方式不用关注mac地址(封装采用mac in udp封装)
工作机制:1.先确认vtep需要建立的隧道。2.用vni和bd标识出一个大二层域。3.确认报文属于哪个bd(基于vlan,在vtep建立vlan,BD一对一或者多对一的映射vlan的方式达到二层互通【如同一个租户不同vlan也能通过BD互通】、基于报文封装类型,在vtep连接下的业务物理口创建二层子接口的方式达到二层互通【分为三种接口:1.带标签的,2.不带标签的,3.所有】)4.建立vxlan隧道,确定vtep ip地址并路由可达。(分为静态,静态路由可达,动态借助协议路由可达)【简易来说,先创建隧道,隧道绑定广播(带标记的、不带标记的,全部)通过,设置隧道的两端,进来的报文是否可以进入隧道,达到互通】
相关代码:
1.基于vlan的方式配置(一个vlan只能关联一个BD,一个BD可关联多个vlan)
bridge-domain xx 创建一个广播域<1-16777215>
l2 binding vlan 10 绑定广播域绑定vlan 10
vxlan vni xx 在广播域下关联vni(两者id可相同可不相同)<1-16777215>
display vxlan vni xx 查看关联关系 <1-16777215>
2.基于流封装类型的配置(default和dot1q/qinq/untag互斥,创建后无法再创建必须先删除)
interface GE 1/0/0.1 mode l2 创建并配置二层子接口模式
encapsulation default/dot1q/qinq/untag 配置流封装模式全部标记的/有vlan标记的/两个vlan标记的/无标记的
2.1绑定广播域
bridge-domain xx 绑定广播域
3.vxlan隧道配置(静态)
interface Nve 1 创建并进入NVE的接口配置模式
source 10.2.2.2 配置并源端VTEP的地址
nvi 2010 head-end peer-list 10.1.1.2 配置目的端ip地址
4.vxlan三层网关配置
interface vbdif 10 进入vbdif接口配置模式配置三层网关
ip address 192.168.10.10 24
5.验证
display bridge-domain 验证BD
display VXLAN VNI 验证vni
display VXLAN PEER 验证对端vtep
display VXLAN TUNNEL 验证隧道
vxlan的部署方式:(按照二层三层网关是否在一个设备上,同一个是集中式,反之为分布式)
集中式网关部署(优点:流量集中管理。网关部署比较简单。缺点:转发路径可能不是最优,arp表项可能会出现瓶颈)分布式网关部署(优点:只学习自身下面的arp表项,可做二层也可做三层,比较灵活)

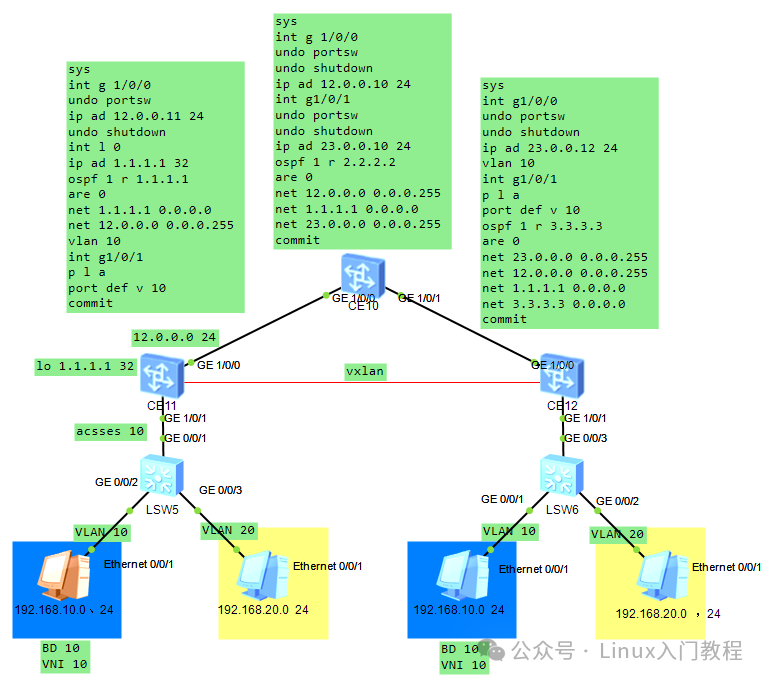

案例(
高端交换机记得敲commit提交写的配置
)
1.按vlan的方式配置 192.168.10.0 互通(已配路由如上,无192.168.10.0的路由,ce11下接入交换机配置access,并删除默认允许的vlan1 测试vlan10的两个pc互通)
--CE11
--vxlan vni绑定广播域
interface Nve1
source 1.1.1.1
vni 10 head-end peer-list 3.3.3.3
--VLAN绑定广播域
bridge-domain 10
l2 binding vlan 10
vxlan vni 10
-- CE12
--vxlan vni绑定广播域
interface Nve1
source 3.3.3.3
vni 10 head-end peer-list 1.1.1.1
--VLAN绑定广播域
bridge-domain 10
l2 binding vlan 10
vxlan vni 10
测试互通正常
2.按照 流封装类型的配置(前面配置vlan绑定配置清空,接口ge1/0/1配置的access 10清空 测试vlan10的两个pc互通)
--CE11
interface GE1/0/1.10 mode l2
encapsulation untag
bridge-domain 10
---创建接入广播域没有标签的绑定为广播域10
bridge-domain 10
vxlan vni 10
id
interface Nve1
source 1.1.1.1
vni 10 head-end peer-list 3.3.3.3
--VLAN绑定广播域
--CE12
interface GE1/0/1.10 mode l2
encapsulation untag
10
10
vxlan vni 10
id
interface Nve1
source 3.3.3.3
vni 10 head-end peer-list 1.1.1.1
--VLAN绑定广播域
互通测试完成
3.配置集中式网关部署(不能用无标记的,lsw5和ce11配置trunk,并两个pc可以到ce11,ce12同理)
1.配置trunk略
2.先配置基于封装类型的方式配置vlan10隧道互通,vlan20的隧道互通(同租户互通)
--CE11
绑定广播域
10
vxlan vni 10
20
vxlan vni 20
基于流封装类型的配置(带vlan标记)
int g 1/0/1
undo portsw
int g 1/0/1.10 mod L2
encapsulation dot1q vid 10
10
int g 1/0/1.20 mod L2
encapsulation dot1q vid 20
20
配置VNE vxlan隧道配置(静态)
interface Nve1
source 1.1.1.1
vni 10 head-end peer-list 3.3.3.3
interface Nve1
source 1.1.1.1
vni 20 head-end peer-list 3.3.3.3
--CE12
绑定广播域
10
vxlan vni 10
20
vxlan vni 20
基于流封装类型的配置(带vlan标记)
int g 1/0/1
undo portsw
int g 1/0/1.10 mod L2
encapsulation dot1q vid 10
10
int g 1/0/1.20 mod L2
encapsulation dot1q vid 20
20
vxlan隧道配置(静态)
interface Nve1
source 3.3.3.3
vni 10 head-end peer-list 1.1.1.1
interface Nve1
source 3.3.3.3
vni 20 head-end peer-list 1.1.1.1
3.集中式网关三层互通(在ce10配置回环口2.2.2.2 32 并宣告ospf)
10
绑定vni广播
10
vxlan vni 10
20
vxlan vni 20
建立三层VBDIF
interface Vbdif 10
ip address 192.168.10.254 255.255.255.0
interface Vbdif 20
ip address 192.168.20.254 255.255.255.0
建立隧道
interface Nve1
source 2.2.2.2
vni 10 head-end peer-list 1.1.1.1
vni 20 head-end peer-list 1.1.1.1
vni 10 head-end peer-list 3.3.3.3
vni 20 head-end peer-list 3.3.3.3
建立下面pc和网关通信的隧道达到互通效果
---ce11
interface Nve1
source 1.1.1.1
vni 10 head-end peer-list 2.2.2.2
vni 20 head-end peer-list 2.2.2.2
添加隧道
---ce12
interface Nve1
source 3.3.3.3
vni 10 head-end peer-list 2.2.2.2
vni 20 head-end peer-list 2.2.2.2
添加隧道

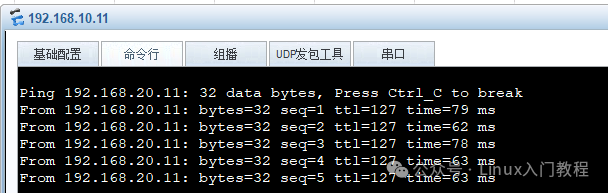

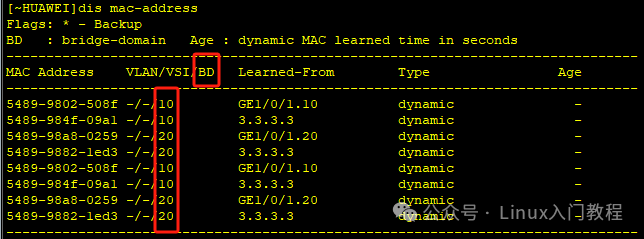

测试跨vlan通过vxlan进行三层互通
