作者丨人脸人体重建

本文作者均来自 Google Research，作者提出了一个新颖的端到端的深度神经网络来从单张彩色图片重建具有真实感的穿着衣服的人体 3D 模型。

从单张图片重建人体的 3D 模型是近几年来的一个研究热点，出现了诸如 PIFu、PIFuHD、PAMIR、ARCH、ARCH++ 等众多优秀方法，但这些方法都存在一些问题，首先这些方法预测的人体外观都包含光照信息，有些方法根本不生成颜色信息，这样重建的模型就无法真实地放置在虚拟场景中。此外，许多方法都包含多个步骤，需要先计算一些中间表示，这就给计算和内存提出了更高要求。在大多数现有方法中，颜色都是在几何之后的步骤估计的，但从方法论的角度来看，本文作者认为应该同时计算几何形状和表面颜色，因为阴影 (shading) 是表面几何的一个强有力的线索，且无法解耦。

考虑到当前方法的这些缺点，作者提出了 PHORHUM，一个端到端的解决方案，通过一个深度神经网络同时预测人体的几何和外观。外观使用不带场景光照的反照率 (albedo) 颜色作为外观表达，此外，文章方法还能预测场景光照，使得光照和颜色的解耦变得可能。此外，作者发现使用稀疏的 3D 信息作为监督会得到不够真实地结果，为此作者引入了渲染损失来提高预测的外观的质量。文章的贡献主要在以下几点：

提出了一个端到端的高质量人体重建方法，能够取得比当前 SOTA 更加准确、更多细节的重建结果；
首次计算出人体的 albedo 和 shading 信息；
提出了渲染损失，极大地改善了预测的外观的真实性。

总的来说，PHORHUM 使用透视相机模型、无需去除背景、能够重建反照率、能够估计光照，只需一个人体检测器，裁剪出人体部分送入网络便可得到重建结果。

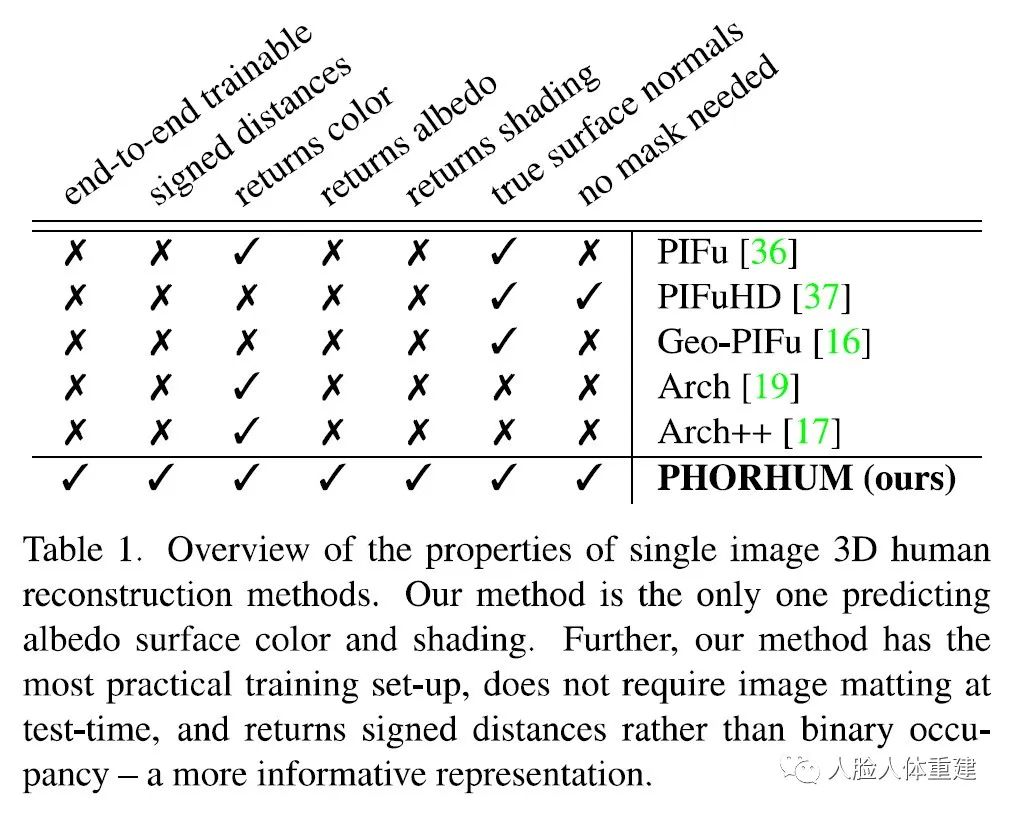

下面表格展示了文章方法与当前众多方法的对比

主页：https://phorhum.github.io/

Method

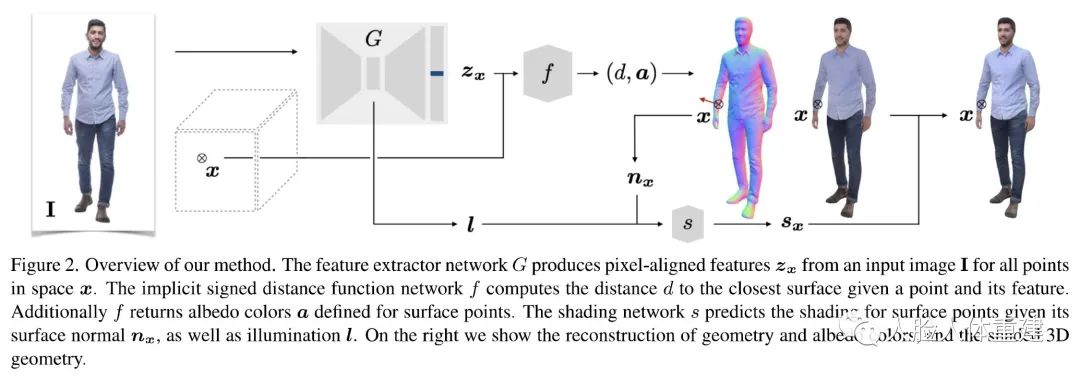

文章方法的流程如下图所示，给定一张输入图片，首先通过特征提取网络为空间中的每个点生成像素对齐的特征，然后隐式函数网络根据空间中点的位置和特征预测其到人体表面的距离 和 albedo 颜色 ，shading 网络从表面法向和光照预测点的 shading 信息。图中右面三幅图分别展示了重建的几何、albedo 颜色和着色后的几何。

作者使用神经网络 MLP 表示的符号距离函数 (SDF) 的零等值面表示人体表面：

其中是所有可学习参数的集合，曲面被像素对齐特征参数化：

这里是像素的双线性插值，是使用相机将点投影得到的像素位置 (作者使用固定焦距的透视相机模型)。返回点相对于曲面的符号距离和 albedo 颜色：

表示位置编码[2]，其将映射到高维空间，以让 MLP 能够学习到更多的高频信息 (跟 NeRF 中类似)。

为了让网络能够对 shading 和 albedo 解耦，作者使用额外的神经网络预测每个点处的 shading：

这里是由估计的符号距离的梯度定义的表面法向，是从图片估计的光照，来自特征提取网络的 bottleneck layer，最终着色的颜色即为，其中表示逐元素相乘。

Losses

损失函数主要包含三部分，几何损失、颜色损失和渲染损失。

Geometry Losses

作者从网格表面采样点集并让这些点离表面的距离趋于零，距离的梯度接近真实曲面的法向：

此外，对非网格表面的其余采样点监督其到位于曲面内外的符号：

这里是内部、外部标签，是 sigmoid 函数，是二元交叉熵。决定了决策边界的锐度，并且是可学习的。作者还增加了几何正则化损失，使得在任何地方都逼近一个梯度范数为 1 的

Color Losses

作者使用从网格纹理计算的反照率的真实值来监督反照率颜色：

跟 PIFu 类似，作者不仅在表面上而且在表面附近计算。由于反照率仅在表面上定义，作者使用表面上最近邻点的反照率作为表面附近点的反照率的近似。

Rendering Losses

虽然几何损失和颜色损失对于网络训练已经足够，但作者发现渲染损失有助于进一步限制问题并提高结果的视觉保真度。为此，在训练期间，作者使用光线追踪以随机步长渲染表面的固定大小的随机图像块。首先计算由相机决定的对应于图像块的射线，然后使用两个策略追踪表面。首先，为了确定是否可以沿着一条射线定位一个表面，沿着每条射线以相等的采样距离计算采样点到表面距离的符号

这里是相机位置。然后选择同时满足和 ( 是由图像分割 mask 计算的像素的内/外标签) 的射线集合，即最终选择的射线 located a surface where a surface is expected。对于子集中的射线，作者使用 sphere tracing 来精确定位表面，参考[3]，作者让第次迭代处的交点相对于网络参数可微，而不必存储 sphere tracing 的梯度：

在实际实现时，作者从两个方向追踪曲面，从相机出发到场景和从无穷远出发到相机，即同时定位曲面的正面点和背面点。渲染损失的定义如下：

这里反照率的真实值来自渲染的未着色的图片和。背面图像展示了模型的背面，是通过在渲染期间反转深度缓冲区生成的。此外，作者还在渲染的正面、背面图像块上定义了 VGG 损失，使得渲染的图片与未着色的真实图像有着相似的结构。最后，作者使用下面损失监督 shading 信息：

其中是射线对应的图像中像素颜色，即 albedo 乘以 shading 应该跟图像中的颜色接近。作者还发现使用图像中的所有像素对应的真实的法向量和反照率对于 shading 信息的监督也很有用：

下图展示了渲染损失对于反照率预测的作用，能够显著提高预测的准确性和逼真度。

整个网络训练的损失函数即为上面介绍的损失的加权组合：

Dataset

作者使用的训练数据来自包含不同站立姿势、穿着各种服装、有时提着包或拿着小物件的 217 个人体扫描数据，并对 100 个扫描数据的服装颜色进行了数据增强，对 38 个扫描数据进行了重新姿态化。对于每个模型，作者采用高动态范围图像 (HDRI) 来实现逼真的基于图像的照明和作为背景。对于每个模型，渲染 shaded 图像、正面和背面的反照率图像、法向图、alpha mask，下面展示了一个样例。作者使用随机的高动态范围图像和人体姿态，一共渲染了大约 19 万张图像作为数据集。

Implementation

文章网络使用的图像进行训练，在训练阶段，作者渲染的图像块，对于只包含背景的图像块直接丢弃。对每个训练样本采样 512 个来自表面、表面附近和整个空间的采样点，采样点使用固定焦距的 透视相机模型 投影到特征图上。

Results

下图展示了文章方法和 PIFu、ARCH、ARCH++ 方法的结果对比。

下图展示了文章方法与 PIFuHD 的结果比较，文章方法能够重建差不多的表面细节，但会产生更少的噪声，而且文章方法还能重建人体的反照率。此外，由于文章方法使用的透视相机模型，其重建的结果更加自然，不像 PIFuHD 一样重建的头部偏大。

参考

Photorealistic Monocular 3D Reconstruction of Humans Wearing Clothing. Thiemo Alldieck, Mihai Zanfir, Cristian Sminchisescu. CVPR, 2022.
Fourier Features Let Networks Learn High Frequency Functions in Low Dimensional Domains. Matthew Tancik, Pratul P. Srinivasan, Ben Mildenhall, Sara Fridovich-Keil, Nithin Raghavan, Utkarsh Singhal, Ravi Ramamoorthi, Jonathan T. Barron, Ren Ng. NeurIPS, 2020.
Multiview Neural Surface Reconstruction by Disentangling Geometry and Appearance. Lior Yariv, Yoni Kasten, Dror Moran, Meirav Galun, Matan Atzmon, Ronen Basri, Yaron Lipman. NeurIPS, 2020.
