和12岁小同志搞创客开发:如何驱动各类型传感器?

美男子玩编程 | 11 2天前 0 0 0

点击上方蓝色字体,关注我们


机缘巧合在网上认识一位12岁小同志,从零开始系统辅导其创客开发思维和技巧。



项目专栏:https://blog.csdn.net/m0_38106923/category_11097422.html



传感器检测现实物体的状态并转换输出为电信号,这个电信号可以是:电压、电流、脉冲等多样形式。


根据这些输出类型可以将传感器进行分类,主要包括:数字量输出类型传感器、数字量输入类型传感器、模拟量电压类型传感器、模拟量电流类型传感器和协议类型传感器


注:本文侧重应用,较为复杂的驱动原理将会在之后的项目中讲解。


1


数字量输出类型传感器

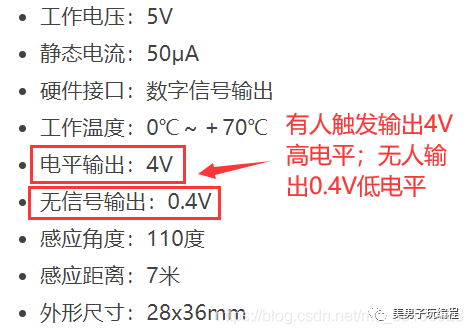

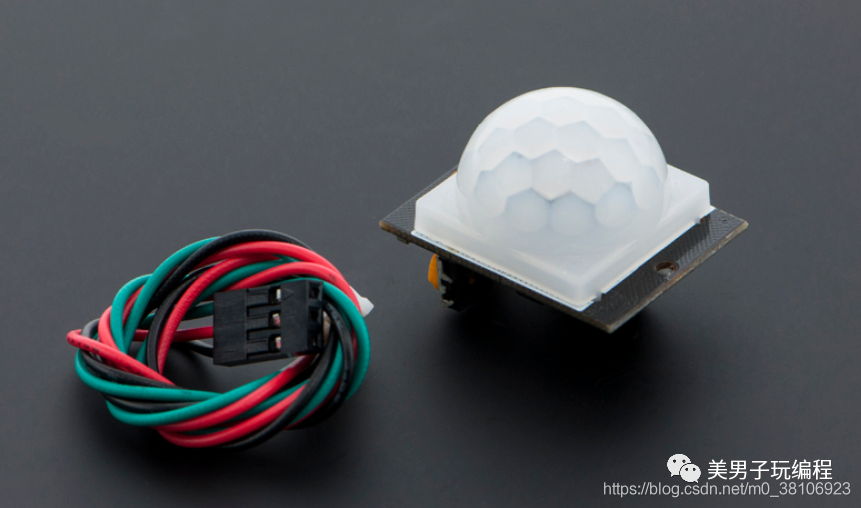

数字量输出类型传感器输出高、低电平信号表示检测状态。例如,人体传感器当有人经过时,数据端口会输出高电平,无人时输出低电平。




驱动数字量输出类型传感器,需要将控制器端口配置为数字输入模式,检测传感器输出电压的变化,驱动按键元器件也是这样的原理。




2


数字量输入类型传感器

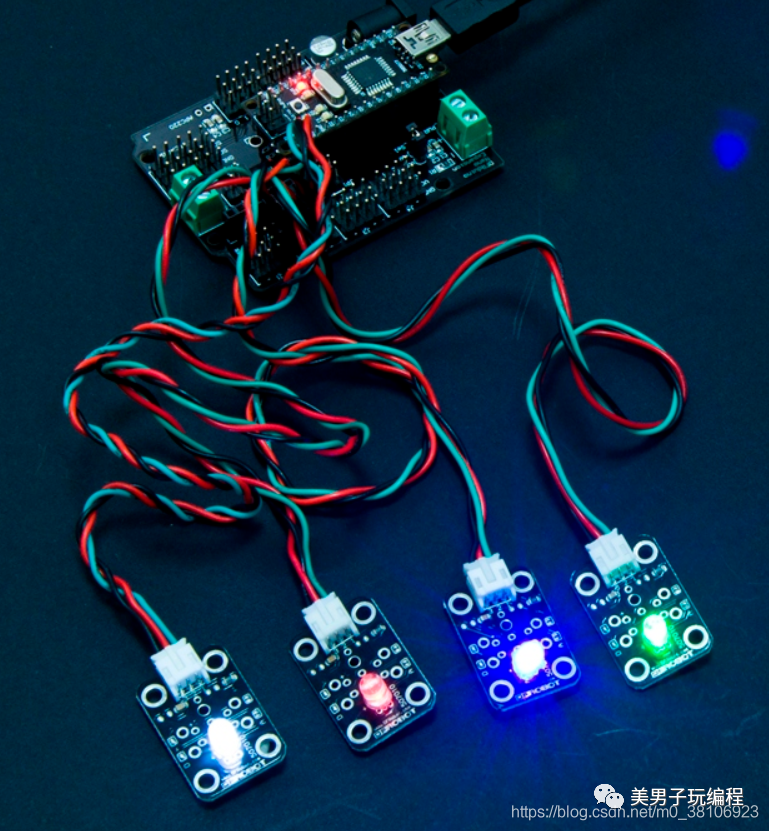

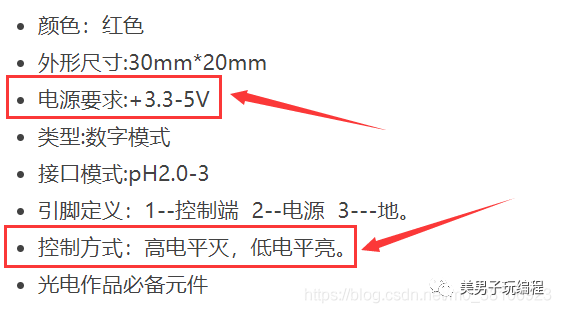

数字量输入类型传感器需要控制器输出高、低电平实现开关控制。例如:LED灯,控制器输出3.3V~5V高电平则LED熄灭,控制器输出低电平则LED点亮。




驱动数字量输入类型传感器,需要将控制器端口配置为数字输出模式,输出满足驱动能力的高、低电平,即可实现驱动。


3


模拟量电压类型传感器

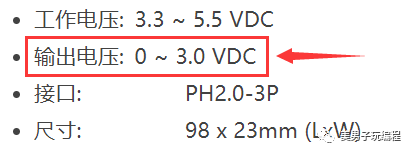

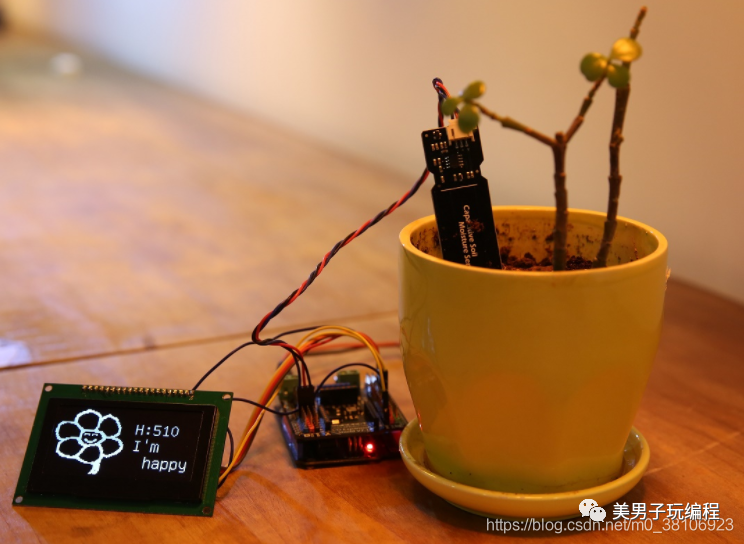

模拟量电压类型传感器会随着被检测物体状态变化,输出规定范围内的模拟电压。例如:电容式土壤湿度传感器,随着土壤湿度的变化,会输出0~3V的电压,将土壤湿度传感器插入干燥的沙土,输出约为3V电压,插入湿润的沙土输出约为1.5V左右电压,插入非常潮湿输出约为0V电压。



驱动模拟量电压类型传感器,需要将控制器端口配置为ADC模式,采集传感器输出的模拟电压数据。


4


模拟量电流类型传感器

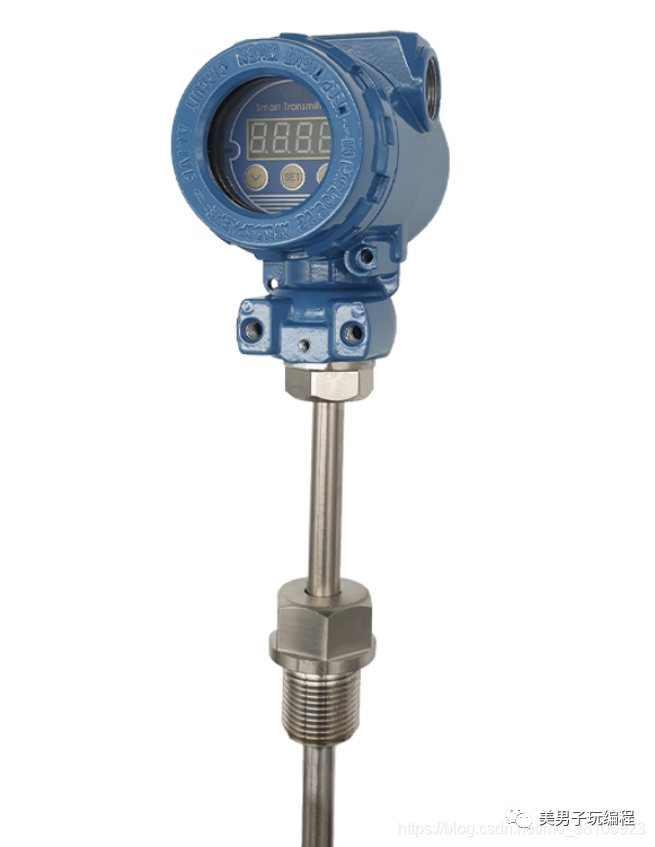

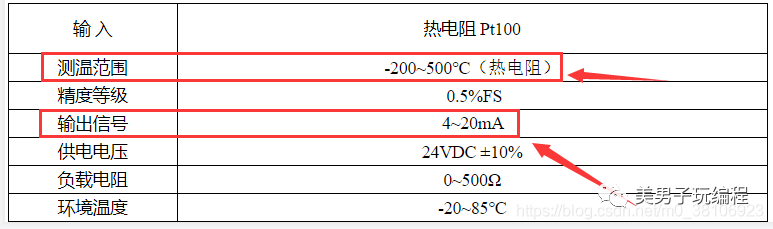

模拟量电流类型传感器会随着被检测物体状态变化,输出规定范围内的模拟电流。例如:4~20mA电流型温度传感器,假设该温度传感器检测温度范围为:-200~500℃,则当温度为-200℃时,传感器输出电流约为0mA,温度为500℃时,传感器输出电流约为20mA。

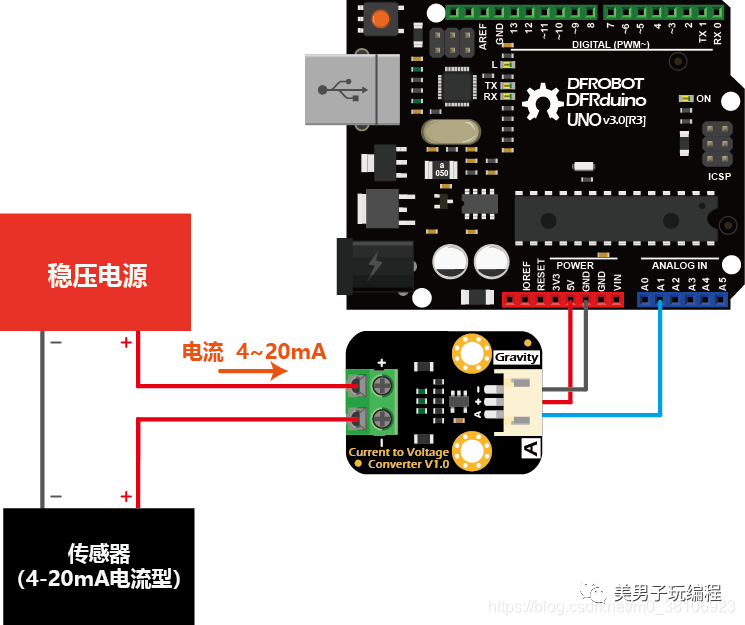

需要注意,绝大多数控制器是无法直接输入电流信号的,需要将模拟电流信号转换为合适范围的模拟电压信号,将控制器端口配置为ADC模式,采集传感器输出的模拟电压数据。




5


协议类型传感器


以上四种类型传感器可直接采集输出的电信号,开发者需要再进行转换方可得到感知结果。


协议类型传感器在采集数据后,将电信号直接转换为数据结果,存入寄存器中,开发者无需自己再编程转换,只需要读取通信总线,按照相关协议访问寄存器即可读取结果。


常用的协议类型传感器主要包括:UART通信总线、I2C通信总线、SPI通信总线这三种。


协议类型传感器深究较为复杂,考虑到创客基础较为薄弱,建议先应用实践,熟练使用后再深究原理。


5.1、UART通信总线


通用异步收发器(Universal Asynchronous Receiver/Transmitter), 通常称作UART。UART是一种通用串行数据总线,用于异步通信,该总线双向通信,可以实现全双工的发送和接收


UART通信需要连接三个接口,如下所示:


  • TXD:数据发送端口;

  • RXD:数据接收端口;

  • GND:电源地。

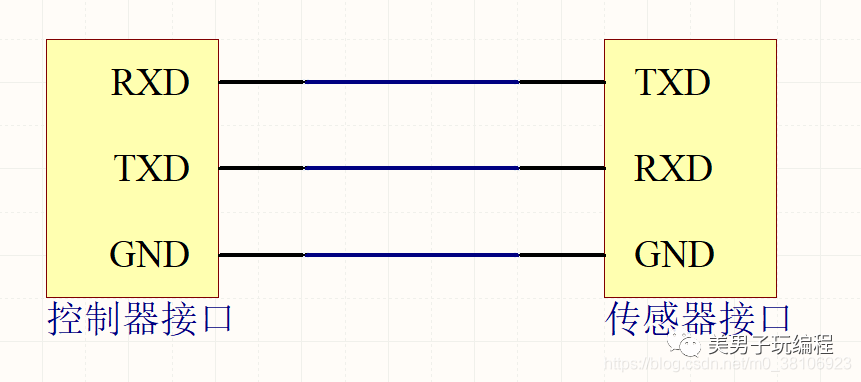

连线时需要将控制器TXD、RXD和传感器TXD、RXD交叉连接,连线效果如下所示:

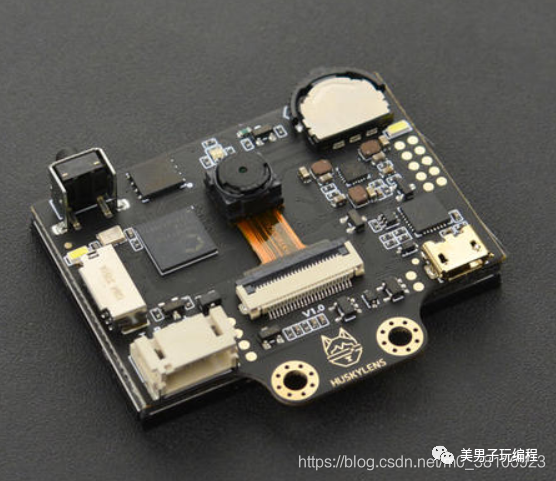

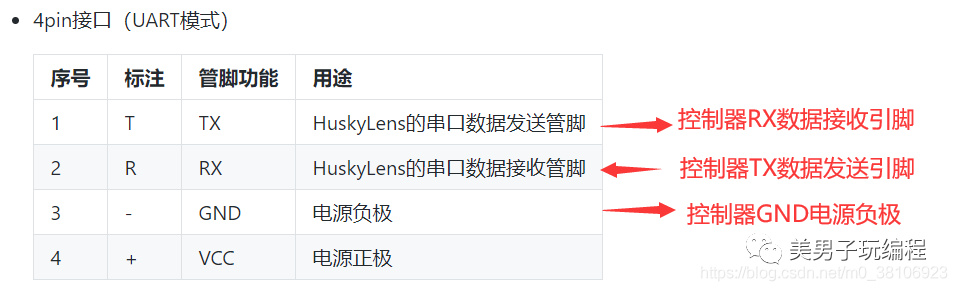

例如:HuskyLens AI视觉传感器,基于UART通信,连线效果如下所示:




连线成功后即可使用控制器驱动HuskyLens AI视觉传感器。


5.2、I2C通信总线


I2C总线(Inter-Integrated Circuit)是一种简单、双向二线制同步串行总线,只需要两根线即可实现数据通信,如下所示:


  • SDA:串行数据线,实现数据通信;

  • SCL:串行时钟线,实现时序同步。

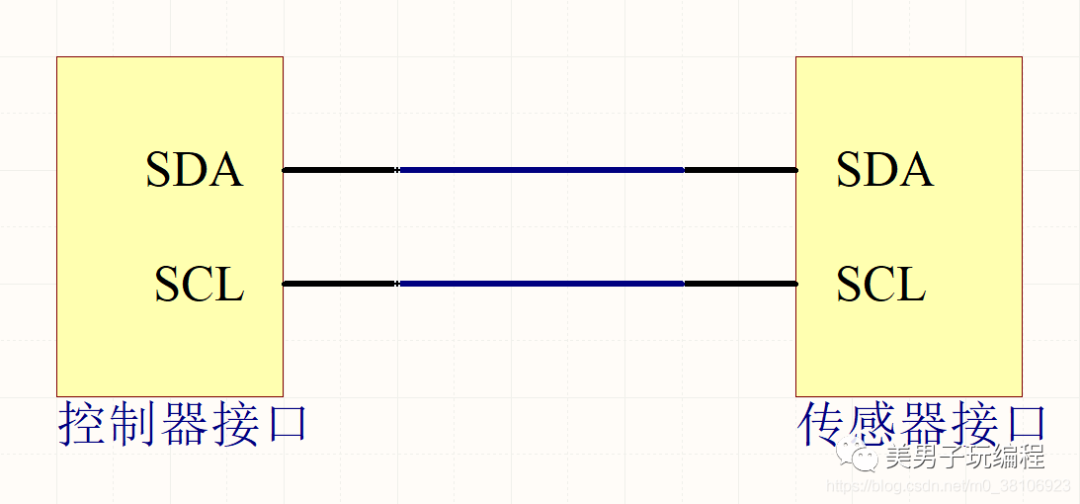

连线时需要将控制器SDA、SCL和传感器SDA、SCL对应连接,连线效果如下所示:

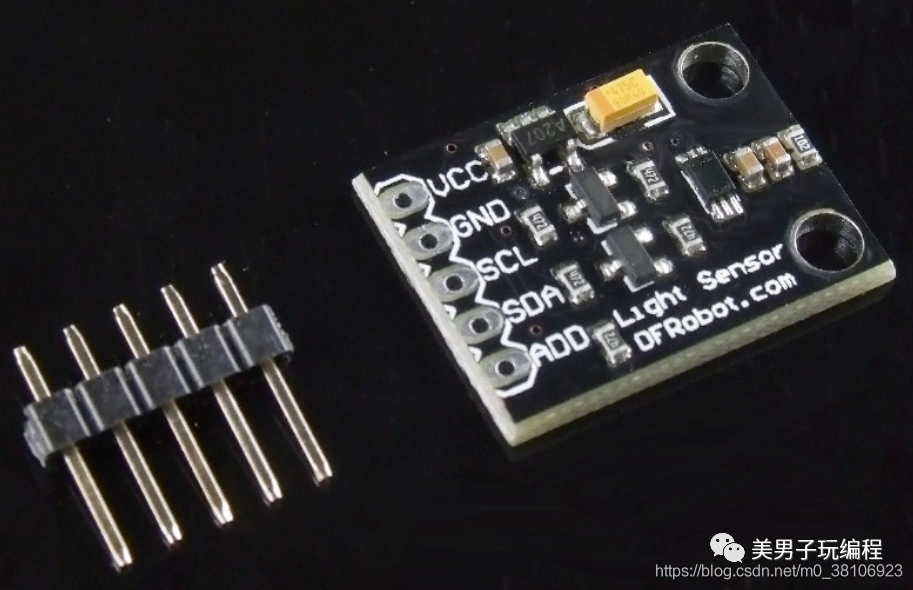

例如,驱动BH1750环境光传感器,需要将控制器SDA、SCL和环境光传感器SDA、SCL对应连接。



连线成功后即可使用控制器驱动环境光传感器。


5.3、SPI通信总线


SPI是串行外设接口(Serial Peripheral Interface)的缩写。是一种高速的,全双工,同步的通信总线。它以主从方式工作,这种模式通常有一个主设备和一个或多个从设备,需要至少4根线,事实上3根也可以(单向传输时),如下所示:


  • SDI/MISO:主设备数据输入,从设备数据输出;

  • SDO/MOSI:主设备数据输出,从设备数据输入;

  • SCLK:时钟信号,由主设备产生;

  • CS/SS:片选,从设备使能信号,由主设备控制。

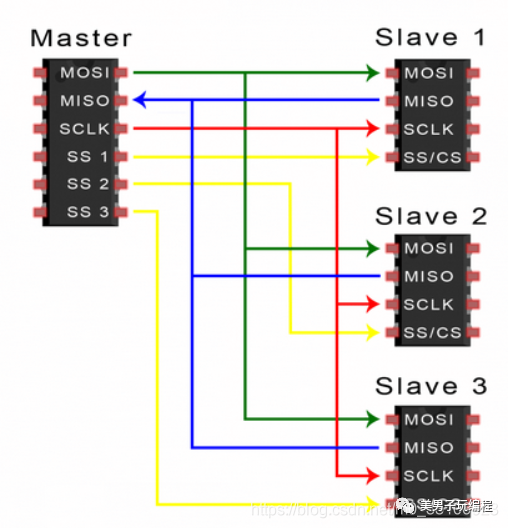

连线时需要将控制器SDI/MISO、SDO/MOSI、SCLK和传感器SDI/MISO、SDO/MOSI、SCLK对应连接,主设备CS/SS和从设备CS/SS分别对应连接,连线效果如下所示:

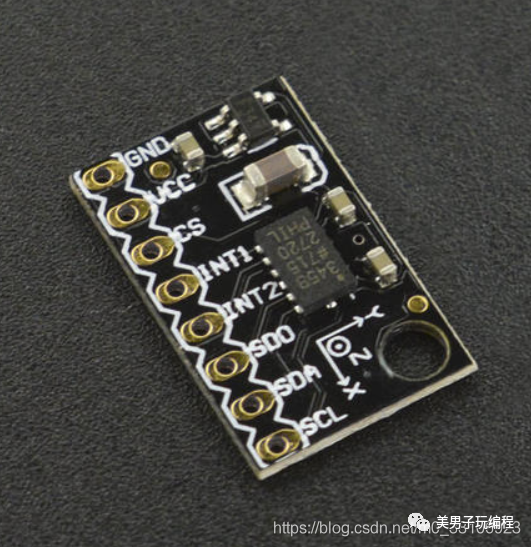

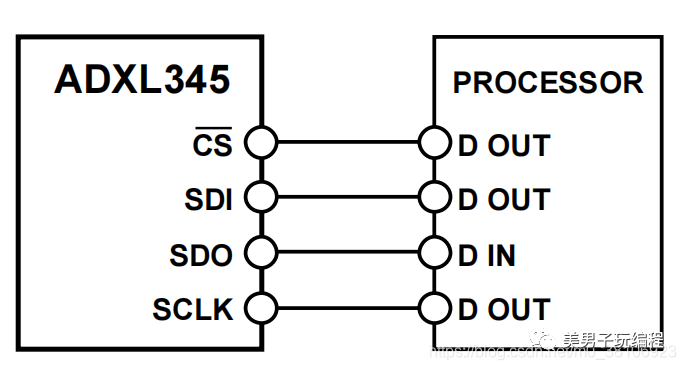

例如,驱动ADXL345三轴加速度传感器,将控制器SDI/MISO、SDO/MOSI、SCLK、CS/SS和三轴加速度传感器SDI/MISO、SDO/MOSI、SCLK、CS/SS对应连接,连线效果如下所示:




连线成功后即可使用控制器驱动三轴加速度传感器。
