前言

本文主要通过以下两个方面来讲解RecyclerView的布局原理：

布局放置：dispatchLayout()
布局填充：onLayoutChildren()

背景知识

RecyclerView的Adapter有几个notify相关的方法：

notifyDataSetChanged()
notifyItemChanged(int)
notifyItemInserted(int)
notifyItemRemoved(int)
notifyItemRangeChanged(int, int)
notifyItemRangeInserted(int, int)
notifyItemRangeRemoved(int, int)
notifyItemMoved(int, int)

notifyDataSetChanged()与其他方法的区别：

会导致整个列表刷新，其它几个方法则不会；
不会触发RecyclerView的动画机制，其它几个方法则会触发各种不同类型的动画。

1. 布局放置

1.1 核心方法

dispatchLayout()

1.2 作用

把子View 添加并放置到RecyclerView的合适位置、处理动画。动画主要分为五种：

PERSISTENT：针对布局前和布局后都在手机界面上的View所做的动画
REMOVED：在布局前对用户可见，但是数据已经从数据源中删除掉了
ADDED：新增数据到数据源中，并且在布局后对用户可见
DISAPPEARING：数据一直都存在于数据源中，但是布局后从可见变成不可见状态
APPEARING：数据一直都存在于数据源中，但是布局后从不可见变成可见状态

1.3 源码解析

void dispatchLayout(){
  ...
  dispatchLayoutStep1();
  dispatchLayoutStep2();
  dispatchLayoutStep3();
  ...
}

关于dispatchLayoutStepX方法介绍：dispatchLayoutStep1：before(布局前) dispatchLayoutStep2：布局中 dispatchLayoutStep3：after(布局后)。作用描述如下：

方法1：dispatchLayoutStep1()

判断是否需要开启动画功能
如果开启动画，将当前屏幕上的Item相关信息保存起来供后续动画使用
如果开启动画，调用mLayout.onLayoutChildren方法预布局
预布局后，与第二步保存的信息对比，将新出现的Item信息保存到Appeared中

private void dispatchLayoutStep1() {
  ...
  //第一步 判断是否需要开启动画功能
  processAdapterUpdatesAndSetAnimationFlags();
  ...
  if (mState.mRunSimpleAnimations) {
    ...
    //第二步  将当前屏幕上的Item相关信息保存起来供后续动画使用
    int count = mChildHelper.getChildCount();
    for (int i = 0; i < count; ++i) {
        final ViewHolder holder = getChildViewHolderInt(mChildHelper.getChildAt(i));
        final ItemHolderInfo animationInfo = mItemAnimator
                        .recordPreLayoutInformation(mState, holder,
                                ItemAnimator.buildAdapterChangeFlagsForAnimations(holder),
                                holder.getUnmodifiedPayloads());
        mViewInfoStore.addToPreLayout(holder, animationInfo);
    }
    ...
    if (mState.mRunPredictiveAnimations) {
          saveOldPositions();
          //第三步 调用onLayoutChildren方法预布局
          mLayout.onLayoutChildren(mRecycler, mState);
          mState.mStructureChanged = didStructureChange;

          for (int i = 0; i < mChildHelper.getChildCount(); ++i) {
              final View child = mChildHelper.getChildAt(i);
              final ViewHolder viewHolder = getChildViewHolderInt(child);
              if (viewHolder.shouldIgnore()) {
                  continue;
              }
                        //第四步 预布局后，对比预布局前后，哪些item需要放入到Appeared中

              if (!mViewInfoStore.isInPreLayout(viewHolder)) {

                  if (wasHidden) {
                      recordAnimationInfoIfBouncedHiddenView(viewHolder, animationInfo);
                  } else {
                      mViewInfoStore.addToAppearedInPreLayoutHolders(viewHolder, animationInfo);
                  }
              }
          }
          clearOldPositions();
      } else {
          clearOldPositions();
      }
  }

}

方法2：dispatchLayoutStep2

作用：根据数据源中的数据进行布局，真正展示给用户看的最终界面。

private void dispatchLayoutStep2() {
    ...
    // Step 2: Run layout
    mState.mInPreLayout = false;//此处关闭预布局模式
    mLayout.onLayoutChildren(mRecycler, mState);
    ...
}

方法3：dispatchLayoutStep3

作用：触发动画。

private void dispatchLayoutStep3() {
    ...
    if (mState.mRunSimpleAnimations) {
        // Step 3: Find out where things are now, and process change animations.
        // traverse list in reverse because we may call animateChange in the loop which may
        // remove the target view holder.
        for (int i = mChildHelper.getChildCount() - 1; i >= 0; i--) {
            ViewHolder holder = getChildViewHolderInt(mChildHelper.getChildAt(i));
            if (holder.shouldIgnore()) {
                continue;
            }
            long key = getChangedHolderKey(holder);
            final ItemHolderInfo animationInfo = mItemAnimator
                    .recordPostLayoutInformation(mState, holder);
            ViewHolder oldChangeViewHolder = mViewInfoStore.getFromOldChangeHolders(key);
            if (oldChangeViewHolder != null && !oldChangeViewHolder.shouldIgnore()) {
                // run a change animation
                ...
            } else {
                mViewInfoStore.addToPostLayout(holder, animationInfo);
            }
        }

        // Step 4: Process view info lists and trigger animations
        //触发动画
        mViewInfoStore.process(mViewInfoProcessCallback);
    }

  ...
    }

从代码我们可以看出dispatchLayoutStep1和dispatchLayoutStep2方法中调用了onLayoutChildren方法，而dispatchLayoutStep3没有调用。

2. 布局填充

2.1 核心方法

LinearLayoutManager#onLayoutChildren()

2.2 流程说明

以垂直方向的RecyclerView为例子，我们填充RecyclerView的方向有两种，从上往下填充和从下往上填充。开始填充的位置不是固定的，可以从RecyclerView的任意位置处开始填充。流程如下：

寻找填充的锚点(最终调用findReferenceChild方法）
移除屏幕上的Views(最终调用detachAndScrapAttachedViews方法）
从锚点处从上往下填充(调用fill和layoutChunk方法)
从锚点处从下往上填充(调用fill和layoutChunk方法)
如果还有多余的空间，继续填充(调用fill和layoutChunk方法)
非预布局，将scrapList中多余的ViewHolder填充(调用layoutForPredictiveAnimations)

「本文只讲解onLayoutChildren的主流程，具体的填充逻辑请参考https://juejin.cn/post/6904042952377499656」

2.3 源码解析

2.3.1 LinearLayoutManager#onLayoutChildren

  public void onLayoutChildren(RecyclerView.Recycler recycler, RecyclerView.State state) {
    ...
    //1. 寻找填充的锚点
    updateAnchorInfoForLayout(recycler, state, mAnchorInfo);

    ...
    //2. 移除屏幕上的Views
    detachAndScrapAttachedViews(recycler);

    ...
    //3. 从锚点处从上往下填充
    updateLayoutStateToFillEnd(mAnchorInfo);
    mLayoutState.mExtraFillSpace = extraForEnd;
    fill(recycler, mLayoutState, state, false);

    ...
    //4. 从锚点处从下往上填充
    // fill towards start
    updateLayoutStateToFillStart(mAnchorInfo);
    mLayoutState.mExtraFillSpace = extraForStart;
    mLayoutState.mCurrentPosition += mLayoutState.mItemDirection;
    fill(recycler, mLayoutState, state, false);

    ...
    //5. 如果还有多余的空间，继续填充
    if (mLayoutState.mAvailable > 0) {
        extraForEnd = mLayoutState.mAvailable;
        // start could not consume all it should. add more items towards end
        updateLayoutStateToFillEnd(lastElement, endOffset);
        mLayoutState.mExtraFillSpace = extraForEnd;
        fill(recycler, mLayoutState, state, false);
        endOffset = mLayoutState.mOffset;
    }
  }
    ...
    //6. 非预布局，将scrapList中多余的ViewHolder填充
    layoutForPredictiveAnimations(recycler, state, startOffset, endOffset);
    ...

2.3.2 LinearLayoutManager#layoutForPredictiveAnimations

 private void layoutForPredictiveAnimations(RecyclerView.Recycler recycler,
            RecyclerView.State state, int startOffset,
            int endOffset) {
        //判断是否满足条件，如果是预布局直接返回
        if (!state.willRunPredictiveAnimations() ||  getChildCount() == 0 || state.isPreLayout()
                || !supportsPredictiveItemAnimations()) {
            return;
        }
        // 遍历scrapList，步骤2中屏幕中被移除的View
        int scrapExtraStart = 0, scrapExtraEnd = 0;
        final List scrapList = recycler.getScrapList();
        final int scrapSize = scrapList.size();
        final int firstChildPos = getPosition(getChildAt(0));
        for (int i = 0; i < scrapSize; i++) {
            RecyclerView.ViewHolder scrap = scrapList.get(i);
            //如果被remove掉了，跳过
            if (scrap.isRemoved()) {
                continue;
            }
            //计算额外的控件
                scrapExtraEnd += mOrientationHelper.getDecoratedMeasurement(scrap.itemView);

        }

        mLayoutState.mScrapList = scrapList;
        ...
        // 步骤6 继续填充
        if (scrapExtraEnd > 0) {
            View anchor = getChildClosestToEnd();
            updateLayoutStateToFillEnd(getPosition(anchor), endOffset);
            mLayoutState.mExtraFillSpace = scrapExtraEnd;
            mLayoutState.mAvailable = 0;
            mLayoutState.assignPositionFromScrapList();
            fill(recycler, mLayoutState, state, false);
        }
        mLayoutState.mScrapList = null;
    }

至此，关于RecyclerView的布局逻辑原理讲解完毕。

「Carson每天带你学习一个Android知识点」，长按扫描关注公众号，我们明天见哦！

最后福利：学习资料赠送

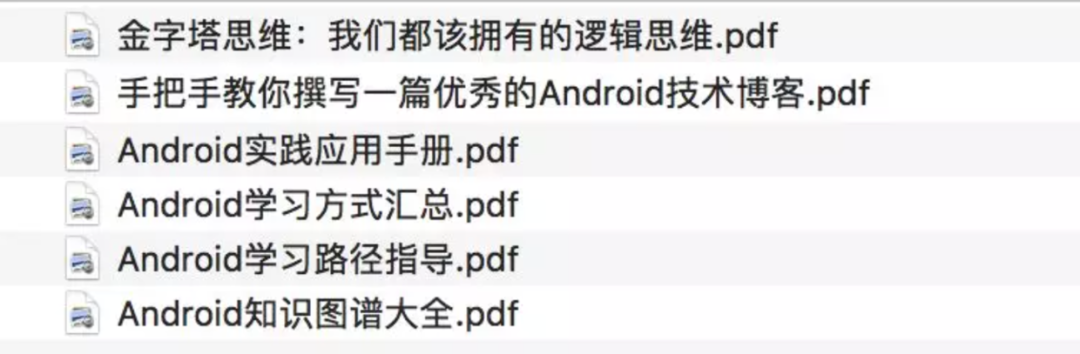

福利：由本人亲自撰写 & 整理的「Android学习方法资料」
